안녕하세요 닥터고블린입니다.

저희가 세팅해드렸던 BJ 킴성태 님의 세팅을 궁금해 하시는 분들이 많아서 어떻게 되어있는지를 알아보는 시간을 가져보도록 하겠습니다.

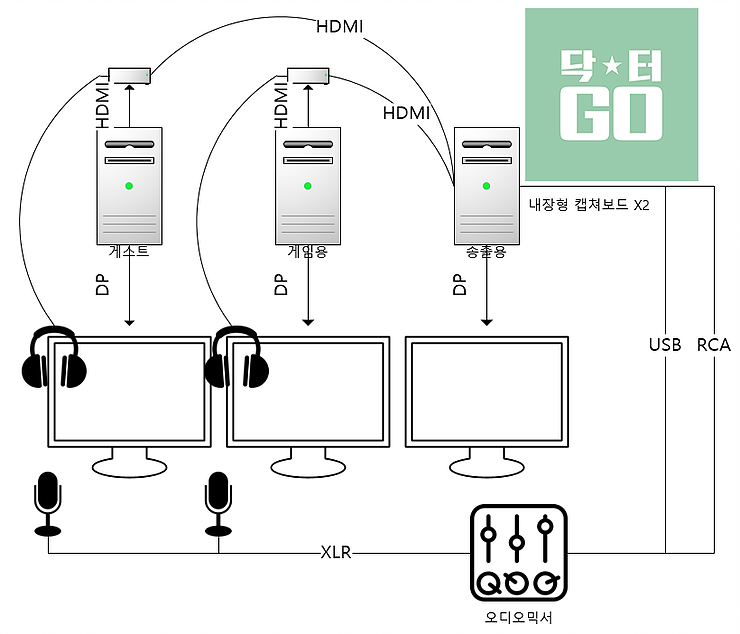

일단 다이어그램을 살펴봅시다.

킴성태님은 게스트와 본인이 게임하는 걸 한 화면에 방송하고 싶으셔서 위와 같은 구성의 세팅을 해드렸습니다.

일단 송출용 컴퓨터는 내장형 캡처 보드 2장 들어있고 웹캠과 오디오 믹서는 usb로 연결됩니다.

이렇게 한 이유는 웹캠 2개와 컴퓨터 화면 2개를 동시에 받으면 usb 대역폭 문제가 발생하지 않을까 하는 우려로 이렇게 구성을 하였습니다.

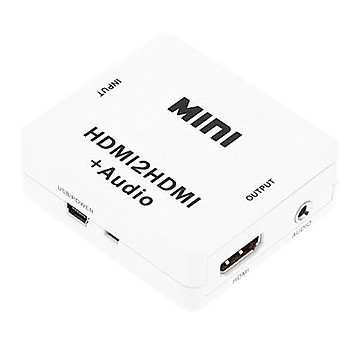

게임용 컴퓨터에서 캡처 보드로 넘어가는 중간에 컨버터가 하나씩 있습니다.

이 컨버터는 HDMI로 나오는 소리를 중간에 Stereo 단자로 변환해주는 컨버터입니다. 이 컨버터를 사용하면 게임 중 딜레이 없이 소리를 들으며 방송할 수 있기 때문에 이 컨버터를 사용했습니다.

오디오 믹서가 있는데 오디오 믹서를 거치지 않고 캡처 보드로 게임 컴퓨터의 소리를 받았습니다. 그 이유는 방송 편의성 때문인데 Xsplit 상에서 장면 변환만으로 게임용 컴퓨터의 소리를 조절할 수 있게 해놨습니다.

마이크를 여러 개 사용하기 위해서 오디오 믹서를 사용했고 마이크는 총 3개 (구즈넥 마이크 두 개와 콘덴서 마이크 1개) 가 연결이 되어 있습니다. 그럼으로 게스트의 목소리도 잘 담아낼 수있고 중간에서 중계하는 사람의 마이크는 콘덴서 마이크로 원활한 방송이 가능하게 됩니다. 마이크는 오디오 믹서에 물려 송출 컴퓨터로 USB로 입력되고 송출 컴퓨터의소리는 RCA로 믹서에 연결됩니다.

이 세팅은 게스트와 함께하는 배틀그라운드 대결과 대회 중계에 적합하도록 구성된 세팅입니다.
